MNC快换下水口
MNC快速更换中间包水口系统是一种连铸用机构系统。 MNC快换更换中间包水口系统中的产品分为中包上水口和中包下水口。 我公司生产的MNC快速更换中间包下水口的成型方式分为两种，一种是浇注成型方式，另外一种是压制成型方式。 浇注成型方式和压制成型方式各有利弊。国外采用的成型方式通常为浇注成型...
如您对产品有任何需求，可以马上联系我们
产品详情

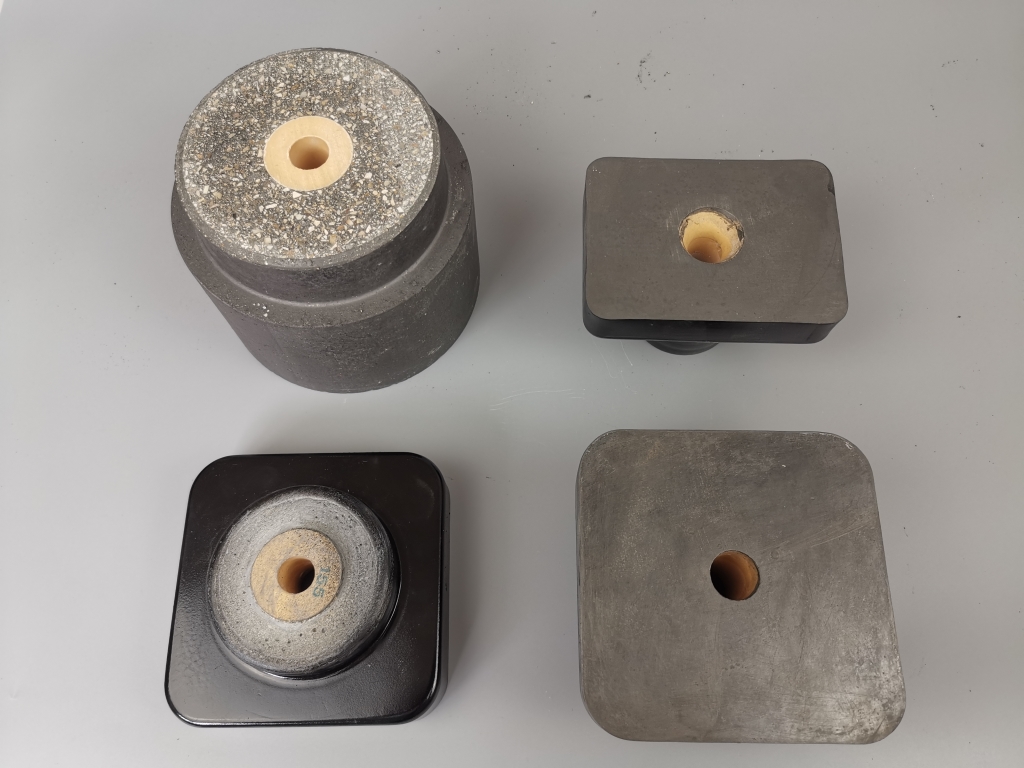

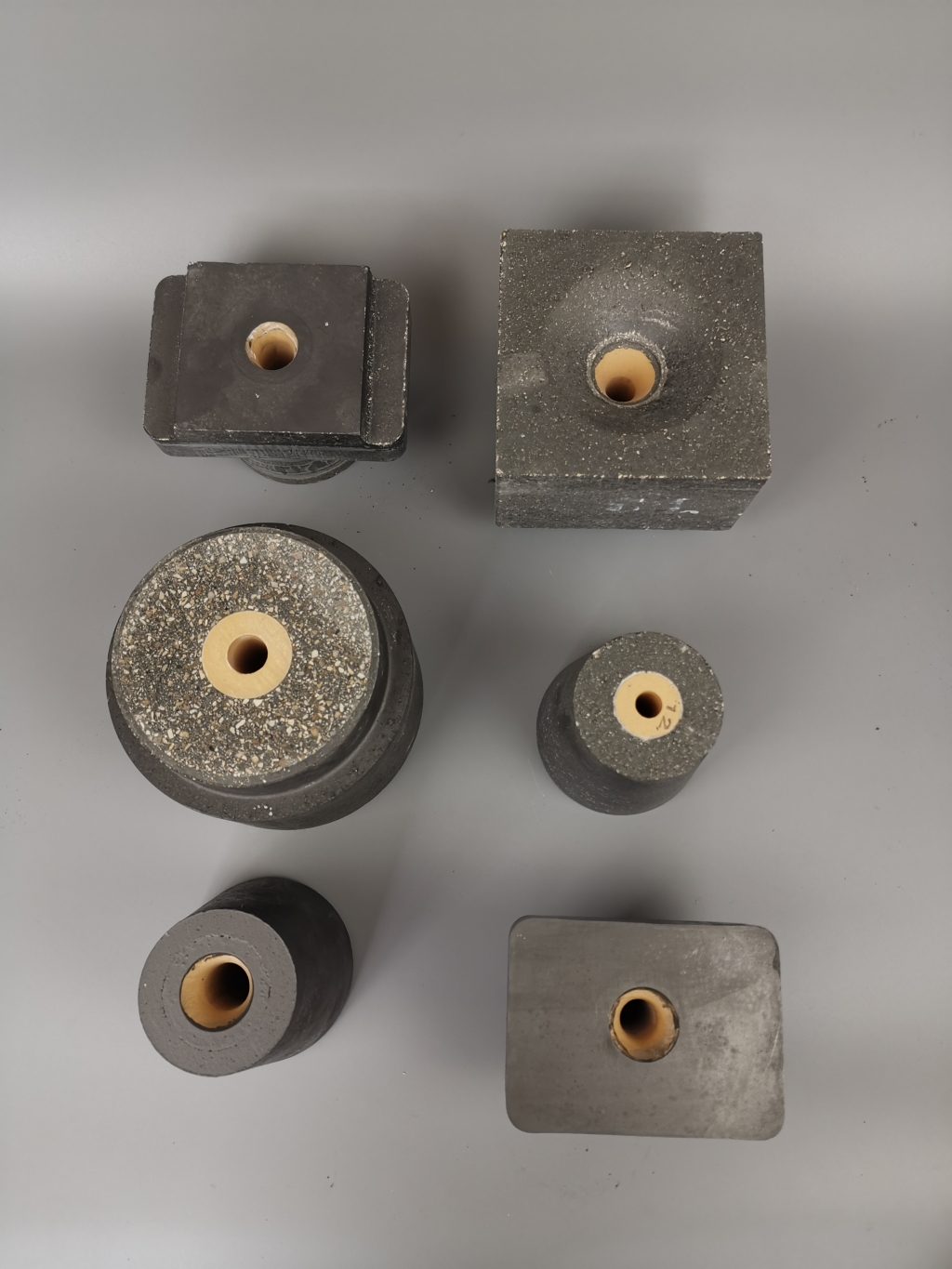

MNC快速更换中间包水口系统是一种连铸用机构系统。
MNC快换更换中间包水口系统中的产品分为中包上水口和中包下水口。
我公司生产的MNC快速更换中间包下水口的成型方式分为两种，一种是浇注成型方式，另外一种是压制成型方式。
浇注成型方式和压制成型方式各有利弊。国外采用的成型方式通常为浇注成型方式，浇注成型不需要通过太多的机械操作就可以制得产品。而压制成型的方法一般通过油压机压制，压制时MNC铁壳容易出现变形或者破损。相比较浇注成型方式，次品率明显增多。

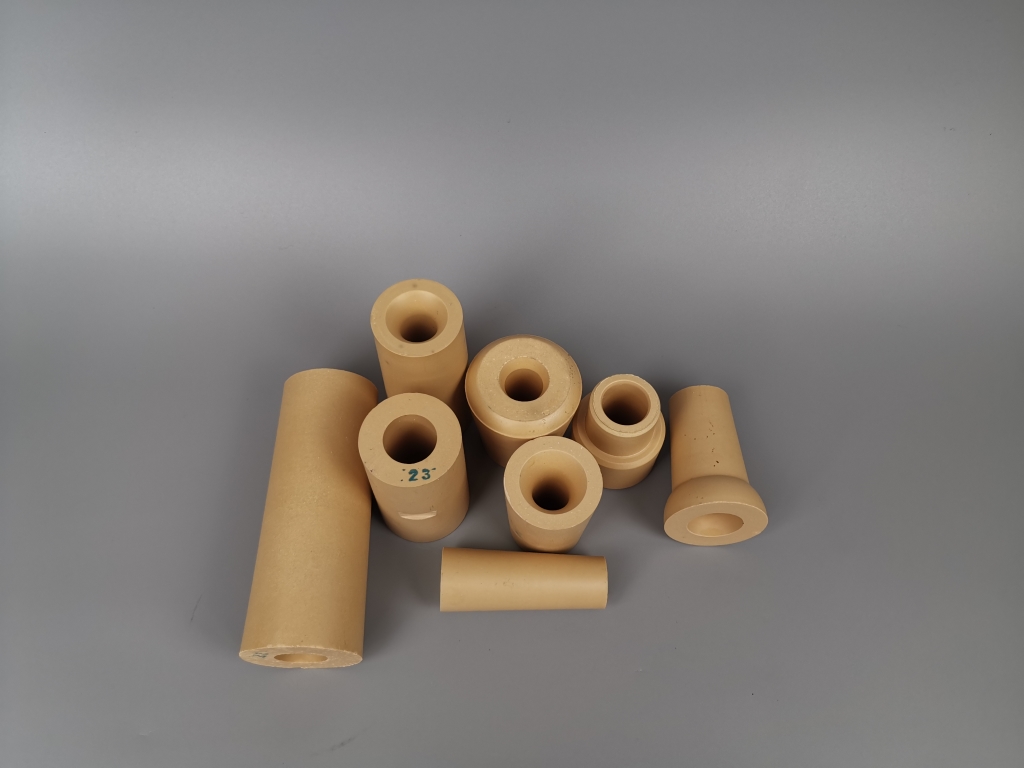

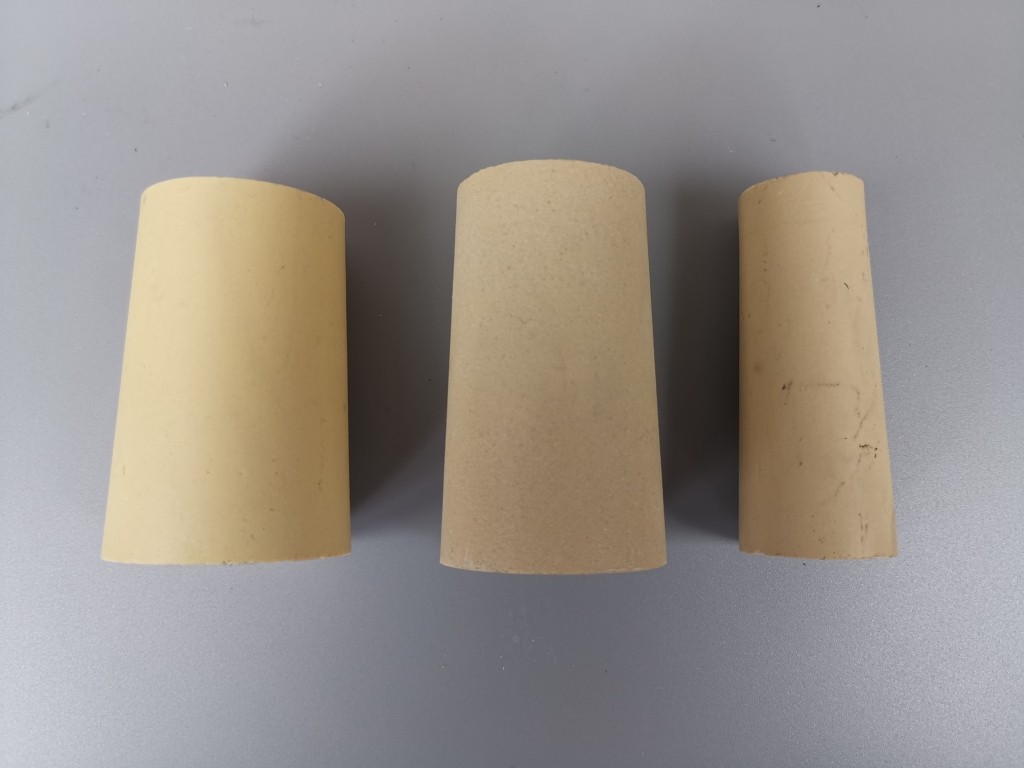

Zirconia Inserts | Tundish Nozzle Outside | |||||
CT-PMD1 | CT-PMD2 | CT-PMD3 | CTAL75 | CTAL85 | CTAL95 | |
Physical Properties | ||||||
Apparent Porosity (%) | 11-12 | 8-10 | 6-8 | 20 | 18 | 16 |
Bulk Density (g/cm3) | ≥4.9 | ≥5.2 | ≥5.3 | 2.6 | 2.8 | 3.0 |
Chemical Analysis (%) | ||||||
ZrO2 + HfO2 | ≥94.0 | ≥95.5 | ≥96 | / | / | / |
SiO2 | 1.1 | 0.23 | 0.5 | 20 | 13 | 8 |
TiO2 | 0.2 | 0.2 | 0.1 | 3 | 2.1 | 0.3 |
Fe2O3 | 0.5 | 0.05 | 0.05 | 2.5 | 2.0 | 0.58 |
Al2O3 | 0.4 | 0.42 | 0.1 | ≥75 | ≥85 | ≥90 |
CaO | 0.2 | 0.15 | 0.15 | 0.2 | 0.1 | 0.20 |
MgO | 2.5 | 2.4 | 2.4 | 0.2 | 0.1 | 0.06 |
Na2O | 0.03 | 0.01 | 0.01 | 0.6 | 0.5 | 0.3 |
